UNIVERSAL

Elektronik, Teknoloji Ltd. Şti.



KURUMSAL CCTV
SİSTEM ÇÖZÜMÜ






CC500Q1 - RENKLİ
CC500Q1M - DAY / NIGHT
KAMERA

. Yüksek Çözünürlüklü CC500Q1 (550 TVL) CC500Q1M (540 TVL)
. Yüksek Hassasiyetli CC500Q1 (0,15 Lux)  CC500Q1M (0,05 Lux)
. Zor Işık Şartlarında Üstün Görüntü Kalitesi
. CC500Q1M 700-1100nm Infrared’ e Duyarlı

  SPESİFİKASYONLAR
Model No
CC500Q1

CC500Q1M

Duyarlı Eleman
     1/3” SONY Super HAD CCD
Pixel Sayısı

795(H)×596(V)

Senkronizasyon
Internal / Line Lock (AC Version Only)
Rezolüsyon
                        550 TVL                          540 TVL
Hassasiyet
      0.15Lux @ F1.0              0.05 Lux @F1.0
İşaret/Gürültü Oranı
 50dB (AGC OFF)
Gamma Düzeltme
0.45
Auto Iris Çıkışı
D4 IRIS Jack
Video Çıkışı
1.0Vp-p Composite ; 75 ohm
Iris Kontrol
Video / DC
Lens Tipi
CS
Güç Kaynağı
12Vdc /24Vac ; 90~260Vac
Güç Tüketimi
12Vdc /24Vac: 3.5W ; 90~260Vac: 4.5W
Çalışma Derecesi
-10 C~50 C
Çalışma Nemi
Maximum: RH85%
Ölçüleri
60(W)×49(H)×99(D)mm
Ağırlık
12Vdc /24Vac: 250g ; 90~260Vac: 300g



PSD26DN
PRESET SPEED DOME KAMERA
. Day / Night
. 26xOptik Zoom
. 128 Preset
. Renkli (1.0 lux) , Siyah/Beyaz (0.1 lux)
  SPESİFİKASYONLAR
Duyarlı Eleman

  1/4 SONY Super HAD

Etkin Pixel Sayısı

  Approx. 680,000 pixels

Lens

   26x optik zoom, f=3.5mm(wide) to 91.0mm (tele)

Digital Zoom
  26x
Görüş Açısı (düşey)
  42.2° (geniş açı) to 1.6° (dar açı)
Hassasiyet
  1.0lux (renkli) 0.1lux (S/B)
İşaret/Gürültü Oranı
  48dB’ den fazla
Elektronik Shutter
  1/60 to 1/10,000s, 8 steps
White balance
  Otomatik , Push Auto
Otomatik Kazanç Ayarı
  Otomatik / OFF
BLC
  On / Off
AE Kontrol
  Otomatik, Manuel, Priority mode, Bright,
EV compensation, Back-light compensation
Yatay Hareket
  360° Sürekli Dönüş
Menü Ekranı
  On/ Off –İngilizce
Düşey Hareket
  -5° Yatay - 95° aşağı
Yatay Hız
  0.2°/s ~240°/s 8 kademe
Düşey Hız
  0.2°/s ~90°/s 8 kademe
Mahremiyet Maskeleme Zonu
  On /Off (24 bölge)
Odaklama Sistemi
  Otomatik (Hassasiyet,normal, az)
Tek dokunmalı oto-odak,Manuel,
Sonsuz oto-odak,Teknik oto-odak
Çalışma Sıcaklığı
  0°C to 50°C
Çalışma Nemi
  90% bağıl nem oranı ve aşağısı
Voltaj
  AC 15V ~ 24V 1.5A
Koruma Sınıfı
  IP66
Ağırlık
  3Kg
Ölçüler (WxH)
  210 × 268mm

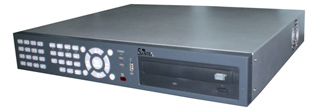

DVR16PM - DVR16PMR
DİGİTAL KAYIT CİHAZI

. Profesyonel Sınıf
. Real Time İzleme
. DVR16PM : 100 Resim/Saniye
. DVR16PMR : 400 Resim/Saniye Kayıt
. Network’ ten 17 Kullanıcı
. Monitör Çıkışları ;
  2 Ana (VGA, Composit), 1 Spot (Composit)
. Speed Dome Kontrol
. CDRW ve USB Portlar

SPESİFİKASYONLAR
DVR16PM
DVR16PMR
Kapasite
16 KANAL
Video Çıkışı
BNC / S-Video / VGA
Video Sıkıştırma
MPEG-4
Çalışma Sistemi
Embedded Linux RTOS
Ses Giriş/Çıkışı
4 giriş /çıkış
8 giriş / 1 çıkış
Görüntü Hızı (fps)
PAL:400
Görüntü Modu
Full, 4, 6, 7, 9, 13, 16, PIP, Sequence
Kayıt Rezolüsyonu
PAL:CIF 360×288, 2CIF 720×288, D1 720×576
Kayıt Hızı
PAL 100 (360 x 288)
PAL   50 (720 x 288)
PAL   25 (720 x 576)
PAL 400 (360 x 240)
PAL 200 (720 x 240)
PAL 100 (720 X 480)
Kayıt Modu
Normal, Hareket, Alarm, Schedule, Program, Olay
Playback İnceleme
Zaman, Olay, Blok, Dosya, Book mark, Log file Search

                          Her kamera için pixel ayarı
Hareket Dedektörü

(15x12)
(24x28)
Harici Aygıt
HDD Bay×4(one bay accept 10 HDDs), 8/16 ports Matrix
HDD
Dahili HDD×2
Dahili HDDx4
File Back-up
CD-RW / USB2.0/ Network / Mirror
Sensör / Alarm
16 giriş(NO/ NC/ Normal)
P/T/Z Kontrol & Port
RS-485
Dil
İngilizce
Network
TCP/IP, DHCP, DDNS, 16 kullanıcı
Uzaktan İzleme
Merkezi Gözetim ve Uzaktan Erişim Yazılımı
Uzaktan Kumanda
IR Uzaktan Kumanda / Keyboard / Internet
Sıcaklık
-10 C~+40 C
Ölçüler
          430×65×380mm
430x90x400mm
Ağırlık
                    5 kg
7.2 kg
Güç Kaynağı
 DC 12V 5A Adaptör
AC115V – 230V (50-60Hz)


KBDVR
DVR & DOME KAMERA
KONTROL ÜNİTESİ




Tek Klavye İle 256 Kamera, 16 DVR'a kadar;


. Kamera Seçimi
. Monitör Seçimi
. Tüm Speed Dome Kontrol İşlevleri
. Tüm DVR Kontrol İşlevleri





AKSESUARLAR




NXW
SU SOĞUTMALI MUHAFAZA

. Yüksek sıcaklıktaki ortamlarda çalışmak üzere tasarlanmıştır
. Çift cidarlı AISI 316 paslanmaz çelik
. Hava üfleme bariyerli
. Toza ve suya karşı koruma indexi IP67








FO
FIBER OPTIK G
ÖRÜNTÜ İLETİMİ



. Tek fiberden tek veya çok kanallı görüntü iletimi
.
Multimode (5 km), Singlemode (55 km' ye kadar)
.
1310nm, 1550nm





  IR PROJEKTÖR

. Mutlak Karanlıkta Görüntü
. Çevre, Otopark, Askeri, Güvenlik Uygulamaları



IR320


100m. Menzilli
IR72


25m. Menzilli

ÖZELLİKLER

- 850 nanometre dalga boyunda özel karekteristikli yarı iletken LED ile insan gözünün görüş alanı dışında,
CCD kameraların duyarlı olduğu bölgeden aydınlatma sağlar. (Opsiyonel olarak tamamen farkedilmez
940nm modeli mevcuttur.)
- Mutlak karanlıkta aydınlatma mesafesi 100 metrenin üstündedir. İyi bir uygulama için kameranın
infrarede duyarlı (mekanik filtreli day/night) ve iyi bir hassasiyete (0.05 lux) sahip olması gerekir.
Kameraya karşıdan bakan ışıklar kamera irisini kısacağından IR projektörün etkili olduğu mesafeyi azaltır.
- Ana aydınlatma açısı 30 derecedir.
- Karanlıkta otomatik olarak devreye girer ve aydınlıkta devreden çıkar.
- 230V AC, 55W
- IP 65 suya ve toza karşı koruma derecesi
- Boyutlar : 21cm (en) x 28cm (boy) x 17cm (yükseklik)
- Ağırlık : 2,5kg
- Gövde : Enjeksiyon aluminyum
Cam : Sıcaklığa ve darbelere dayanıklı 5mm kalınlıkta temperli cam
Rakor : PG 9
Boya : Elektrostatik toz boya
Kablo : 3x1mm2 1,5 metre silikon kablo
- Akkor filamanlı ve halojen KONVANSİYONEL IR projektörlere göre üstünlükler; % 80 enerji tasarrufu
(300W yerine 55W), 2000 saatte bir ampul değişimi gerektirmez.


ÖZELLİKLER

- Aydınlatma mesafesi nominal 25m
- Ana Aydınlatma Açısı 30 derece
- Fotoselli
- İnsan gözü ile algılanamayan 850nm ışık bölgesinde % 80 mertebesinde elektrik enerji tasarrufu
- Monitör ekran formatında (dikdörtgen) aydınlatma karakteristiği
- Çalışma voltajı 220V AC ( Opsiyon : 12V DC ) - Güç 7W
- Aydınlatma kaynağı : Özel karakteristikli led - Ampul değişiminden tasarruf
- Ebatları 10cm (en) x 14cm (boy) x 10cm (yükseklik)
- Ebatları  21 cm (en) x  28 cm (boy) x 17 cm (yükseklik)



Araç İzleme Demosu   Uzun Mesafe Aydınlatma Demosu

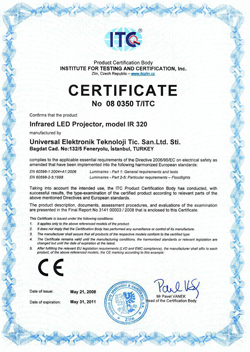

IR 320 CE SERTİFİKA

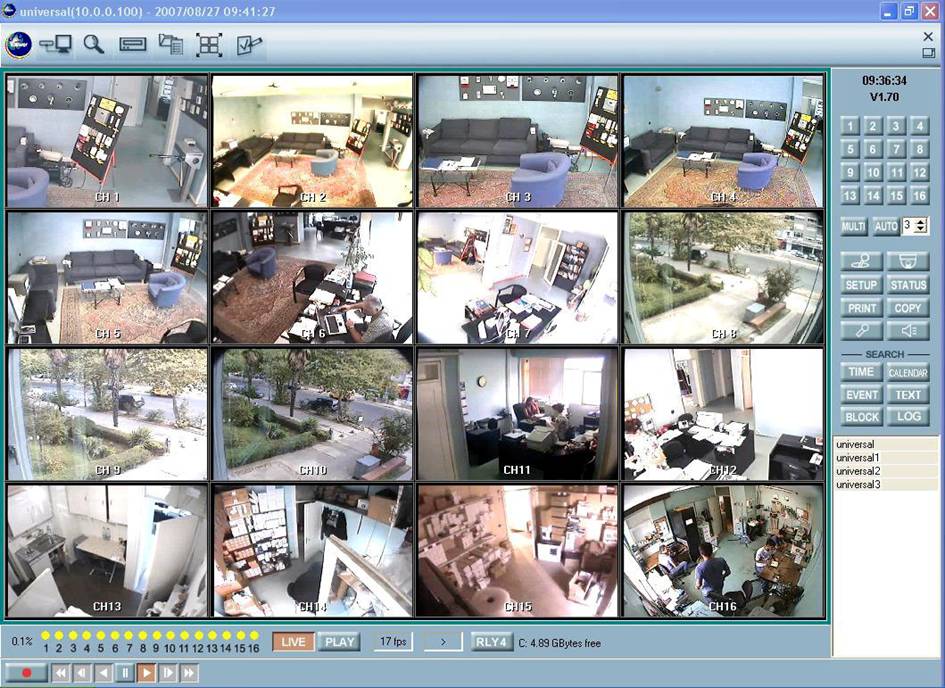

  DVR UZAKTAN ERİŞİM YAZILIMI




DVR Seçimi, Canlı ve Kayıt İzleme


  MERKEZİ DENETİM YAZILIMI


  Tek PC'ye Bağlı 3'e Kadar Monitörde:

. 64 Kameranın Canlı İzlenmesi
. DVR Gruplama
. Alarm Uyarıları
. E-Harita
. Olay Hafızası
. Kayıt İzleme


IP TEKNOLOJİLERİ


IP KAMERA

- 540TVL, 1/3” CCD - MPEG4/JPEG, 30fps
- 2 yönlü ses
- Pre-post alarm
- 2 giriş, 2 çıkış I/O
- 2 kademeli şifre koruması
- Aynı anda 10' a kadar bağlantı - Gündüz renkli, gece s/b (infrarede duyarlı) versiyon
- Network kesilmesi ve alarm/hareket durumlarında SD karta kayıt.
MODEL CC623ICR CC623
Mod Day/Night Renkli
IR Cut Filter (ICR) Evet Hayır
Resolution 540TVL
Back Light Compensation Auto
Electronic Shutter 1/50 (1/60) ~ 1/100,000s
İş aret/G ü r ü lt ü Oran ı 48dB (AGC off)
Işık Hassasiyeti 0,1 Lux
DC Besleme DC12V (6W) (Power over ethernet ; opsiyon)
Boyutlar 58(H) x 65(W) x 131,5(D)mm
Ağırlık 400kgs
Çalışma Sıcaklığı
-10°C ~ +45°C

VIDEO SERVER

Konvansiyonel preset dom ve sabit kameraların IP kameraya dönüştürülmesi için kullanılır.

- 25 resim/saniyede tam D1 rezolüsyon
- Network kesilmesi ve alarm/olay tetiklenmesi SD karta kayıt
- 2 yönlü ses
- Aynı anda 10 bağlantı
- 2 kademeli şifre koruması
- 12VDC
- Boyut/ağırlık 39x99x95mm/400gr
- Çalışma sıcaklığı ; -10°C + 45°C




IP KAMERA YAZILIMI
PREMIUM SERVER/CLIENT SOFTWARE

- 72' ya kadar kameranın bir pc ye bağlı 1 veya 2 monitörde izlenmesi :
1. monitör kameraların toplu izlenmesi için, 2. monitör olay monitörü olarak kullanılabilir veya
kameralar 2 monitöre bölünerek toplu izlenebilir, - Real time gösterim, real time kayıt,
- Smart search ile kayıtların çeşitli kriterlere göre incelenebilmesi,
- Alarm, harekete göre görüntü yönetimi, pre ve post alarm,
- PTZ kontrol, I/Q kontrol,
- E-harita, tetiklemelere göre ilgili kayıtlara anında erişim,
- SXVGA (1280x1024), D1, VGA, 4CIF, CIF, QCIF,
- 72 kanala kadar ses kaydı,
- Alarm durumunda resimli e-mail,
- MPEG4/JPEG sıkıştırma.



GELİŞMİŞ ALGILAMA VE ANALİZ YAZILIMLARI

- Video İçerik Analizi : Kayıp eşya, bırakılan eşya, çit denetimi,
yönlü geçiş denetimi, insan sayma, çok özellikli hareket algılama
ve alev algılama (opsiyon)

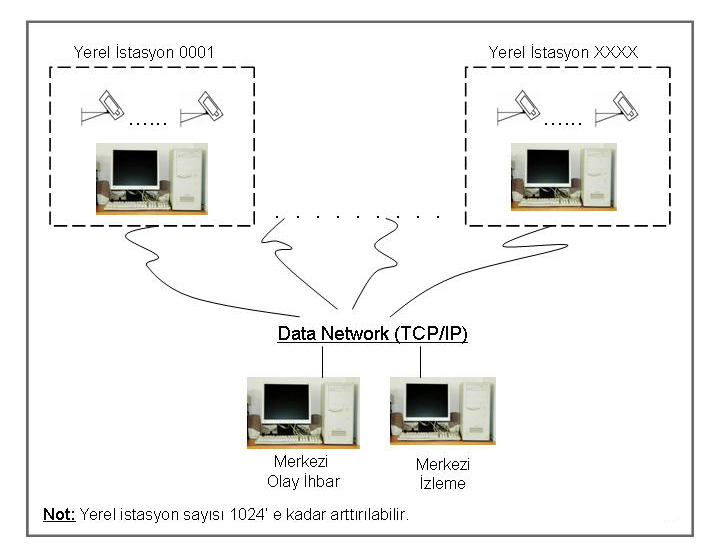

- Olaylar ve olay kayıtların merkeze iletilmesi

- Merkezden yerel istasyonlara erişim, canlı ve kayıt izleme
